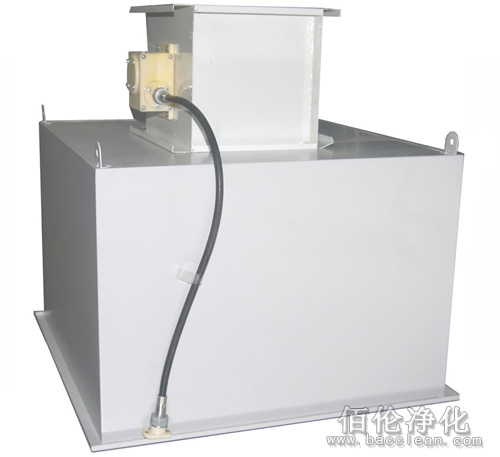

下拆式高效送风口

下拆式高效送风口

产品参数


立即咨询:
广州佰伦高效送风口生产厂家客服

图文详解

下拆式高效送风口又叫下调节风量高效送风口与可更换式高效送风口差不多,与抛弃式相比,其过滤器可以在下部进行更换,可在室内更换即可,天花夹层较高时,也可根据需要设计成侧部或顶部更换,顾名思义,更换时箱体无需拆除丢弃,只需更换高效过滤器即可。箱体可以永久固定在天花板上,更换高效过滤器可以在室内直接进行更换,无需上天花板顶部拆除就可以更换,简便的更换方式是大多人所追求的,密封性能又好,与风管相连接,达到最佳的过滤性能,可广泛应用于电子、半导体、精密机械、制药、医院、食品等洁净度要求较高的行业。

以下为下拆式高效送风口结构示意图:

下拆式高效送风口|下调节风量高效送风口

下拆式高效送风口特点:
1、静压箱体表面贴有保温棉,保温性能好。
2、可直接架在T型龙骨,或彩钢板吊顶上,安装简便。
3、第一次购买成本高,以后更换时,无需连箱体一起更换,只需更换高效过滤器,后期更换费用较低。
4、一体流线型进风接口,进风接管直径有Φ250、Φ300、Φ350,根据需求法兰口可为方形。
5、阳极处理铝型材箱体材质,镀锌钢板进风接口,重量轻,方便运输安装。
6、与抛弃式相比后期更换费用较低,无需连同箱体一起拆除更换,更换方便又节省资源。
7、配备通用标准无隔板高效过滤器(厚度69mm),过滤效率高,质量好。
8、、在静压箱的进风口处配置调节阀调节送风均匀度和静压效果。
9、受土建高度限制或必须采用紧凑型设计时的洁净室,可考虑采用下拆式高效送风口。

下拆式高效送风口技术参数:

外形尺寸

(W×H×D)

过滤器尺寸

(W×H×D)

风量

(m3/h)

过滤面积

(m2)

过滤效率EN1882

360×360×180

320×320×69

250

2.89

H10-H14

524×524×180

484×484×69

600

6.55

650×650×180

610×610×69

1000

10.37

955×650×180

915×610×69

1500

15.39

1210×610×180

1170×570×69

1800

18.28

1260×650×180

1220×610×69

2000

20.41

安装高效送风口前几个注意事项
高效送风口的安装规不规范是直接关系到洁净室(无尘车间)的洁净程度及后期维护方便与否的重要保障,所以每个安装细节我们都应该慎重;下面进行说明一下安装高效送风口前几个需要注意的事项。
1、在新建或改建洁净室设计方案时,首先需要考虑好高效送风口的尺寸及洁净等级的要求,根据需求合理配备高效送风口的尺寸和效率,以达到符合洁净室现场设计要求和客户应用标准。
2、高效送风口的运输和存放应按照生产厂标志的方向搁置。运输过程中应轻拿轻放,防止剧烈振动和碰撞。
3、高效送风口安装前,需对送风口包装进行外观检查,内容包括高效过滤器滤纸、密封胶和框架有无损坏;边长、对角线和厚度尺寸是否符合要求;金属框架有无毛刺和锈斑;有无产品合格证,技术性能是否符合设计要求。
4、进行高效送风口检漏,检测高效送风口密封性能是否合格,高效过滤器是否漏风。安装时应根据各台送风口的阻力大小进行合理调配,对于单向流,同一风口或送风面上的各过滤器之间,每台额定阻力和各台平均阻力相差应小于5%,洁净度级别等于或高于百级洁净室的高效送风口。
5、高效送风口安装前,需要对净化空调系统和洁净室进行清洁、擦拭,必须把积尘清扫完全,达到清洁要求,还有夹层或吊顶内也需要清洁,才可以对高效送风口进行安装,这样做是为了防止室内灰尘对高效送风口带来不必要的污染,安装完成后,应启动试运转净化空调系统12h以上,然后再一次清洁处理。
6、洁净室内需要安装高效送风口的风口翻边和吊顶板之间的接缝需加密封垫进行密封处理,有裂缝的地方可以用玻璃胶或其它密封处理。高效送风口有损坏或涂层有破损都不能进行安装,高效送风口和风管必须严格连接好,开口端用塑料薄膜和胶带加固密封处理。

下拆式高效送风口|下调节风量高效送风口产品链接:http://www.gaoxiaosongfengkou.com/product/xiachaishi.html

详情请来电联系苏小姐1357-0963006
